數控機床的幾大特點

1.進給傳動機構簡單,；

2.工藝復合化和功能集成化,；

3.具有高的柔性,適應性強,；

4.能加工復雜型面,；

5.加工精度高、質量穩定；

6.加工生產效率高；

7.減輕了操作者的勞動強度；

8.具有故障診斷能力,；

數控機床的坐標系及運動方向的規定

在數控機床上進行加工，通常使用直角坐標系來描述刀具與工件的相對運動,。應符合JB3051-82的規定,。

(1)刀具相對于工件運動的原則。由于機床的結構不同,，有的是刀具運動,，工件固定，有的是刀具固定,，工件運動等等,。為編程方便，一律規定為工件固定,，刀具運動,。

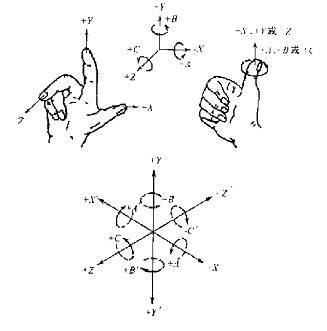

(2)標準的坐標系是一個右手直角坐標系，如圖所示,，姆指為X軸,，食指為y軸，中指為Z軸,，指尖指向各坐標軸的正方向,，即增大刀具和工件距離的方向。同時規定了分別平行于X,、Y,、Z軸的第一組附加軸為U、V,、W；第二組附加軸為P,、Q,、R。
(3)若有旋轉軸時,，規定繞X,、Y、Z軸的旋轉軸為A,、B,、C軸，其方向?yàn)橛倚菁y方向，見圖所示,。旋轉軸的原點一般定在水平面上,。若還有附加的旋轉軸時用D、E定義,，其與直線軸沒有固定關系,。

數控機床機床參考點R簡介

數控機床坐標系是機床固有的坐標系統，它是通過操作刀具或工件返回機床零點M的方法建立的,。但是,，在大多數情況下，當已裝好刀具和工件時,，機床的零點已不可能返回,，因而需設參考點R。機床參考點R是由機床制造廠家定義的一個點,，R和M的坐標位置關系是固定的,，其位置參數存放在數控系統中。當數控系統啟動時,，都要執行返回參考點R,，由此建立各種坐標系。

    參考點R的位置是在每個軸上用檔塊和限位開關精確地預先確定好,，參考點R多位于加工區域的邊緣,。
    在絕對行程測量的控制系統中，參考點是沒有必要的,，因?yàn)槊恳凰查g都可以直接讀出運動軸的準確坐標值,。而在增量(相對)行程測量的控制系統中，設置參考點是必要的,，它可用來確定起始位置,。由此看出，參考點是用來對測量系統定標,，用以校正,、監督床鞍和刀具運動的測量系統。
    多數數控機床都可以自動返回參考點R,。如果因斷電便控制系統失去現有坐標值,，則可返回參考點，并重新獲得準確的位置值,。

數控機床按按伺服系統分類及框圖

開環伺服系統數控機床

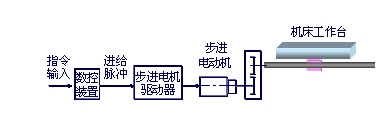

圖1.13 開環伺服系統

    閉環伺服系統數控機床

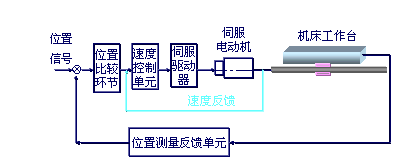

圖1.14 閉環伺服系統

    半閉環伺服系統數控機床

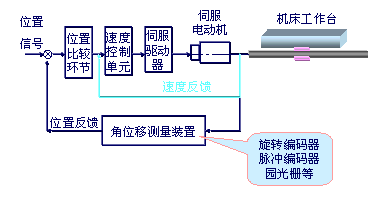

圖1.15 半閉環伺服系統
