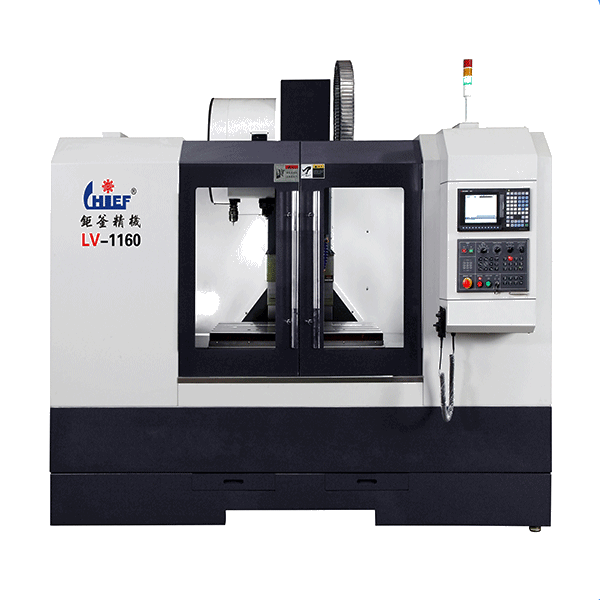

LV-1160（三線）立式加工中心機械特性:
1,、高剛性,、高精度的結構設計。
2,、三軸采用歐系P級線軌支撐,，可支撐重負荷，快速移動,，確保定位精準,。
3、肋骨式機頭設計,，內部筋條加粗加大,，大幅提升加工剛性,。
4、底座寬實,，立柱為箱型結構體,，鞍座加寬加長，重荷全支撐設計,，結構堅實可確保加工時的重負荷能力,。
5、多滑塊設計,，加工穩定性比同級機床增加60%,。
6、三軸馬達與滾珠螺桿采用直結傳動,、預拉,、無背隙、精度佳,。
LV-1160（三線）立式加工中心技術參數
|
型號 |
LV1160 |
|
工作臺面尺寸（MM） |
1200*600 |
|
左右行程（X）（MM） |
1100 |
|
前后行程（Y）（MM） |
600 |
|
上下行程（Z）（MM） |
600 |
|
主軸中心至立柱導軌距離（MM） |
690 |
|
主軸端面至工作臺面距離（MM） |
100*700 |
|
工作臺T型槽（數目-尺寸*間距）（MM） |
18T*5*100 |
|
主軸錐孔/直徑/主軸最高轉速（PRM） |
BT40/150/8000 |
|
銀泰或上銀,、滾珠絲桿規格（直徑MM） |
X Y Z 4012 |
|
線性導軌寬度/滑塊數量（MM） |
X Z 45X3Y45X2 |
|
工作臺快速移動速度（MM/MIN） |
24 |
|
定位精度（MM） |
±0.005/300 |
|
重復定位精度（MM） |
±0.003/300 |
|
機臺電源功率（KW）/主軸功率（KW） |
20/11 |
|
工作臺載重（KG） |
800 |
|
外觀尺寸（長*寬*高）（MM） |
2900*2620*2500 |
|
機床總重（KG） |
6600 |
|
控制系統（三菱M70A/M70B) |
30/29.0（標配） |
LV-1160（三線）立式加工中心零件配置
|
1、三軸采用臺制”銀泰PMI”或“上銀HIWIN”C3級滾珠絲桿 |
6,、德國R+W聯軸器 |
|
2,、三軸采用進口P4級軸承 |
7、X/Y/Z三軸防護罩 |
|
3,、三軸采用德國“Rexroth"精密P級線軌 |
8,、直接式主軸（選配） |
|
4、容積式注油器 |
9,、20T/24T刀臂式刀庫或斗笠式刀庫（選配） |
|
5,、打刀缸 |
10、BALLUFF”行程限位開關（選配） |
LV-1160（三線）立式加工中心用途：
LV-1160（三線）立式加工中心具備銑削,、鏜削,、鉆削（鉆、擴,、鉸）,、攻螺紋、锪削等多種加工功能,，適用于汽車,、模具、航空航天,、包裝,、五金等各種機械加工領域的需求。
售后服務：
1. 自機床驗收合格之日起,，賣方負責保修一年,。保修期間,，如設備出現故障，鉅
釜公司在接到買方通知后,，1小時響應,，24小時內趕到現場,，在維修零部件到
位時5個工作日內排除故障,。如屬不正常使用及保養情況下造成的機件損壞，
將酌情收取零部件成本費,。
2. 鉅釜公司定期對設備進行維護和檢修,。
3. 保修期過后，鉅釜公司對設備提供有償終生維修技術服務,。合同簽訂后十年內,，
鉅釜公司承諾以優惠價格向買方提供保證設備正常運行所需要的全部備品。
4. 鉅釜公司上海辦事處近10名專業技術人員在臺灣總公司40年數控精密機械研
發,、制造經驗積淀及廣東生產基地強有力的支持下,，負責對買方的設備進行及
時有效的維修服務。
主營產品：
鉅釜機械一直秉承品質,、服務,、創新的經營理念。30多年來,全體同仁持續地完善和研發產品,使產品品質達到了國際標準,。 我司專業生產/銷售/維修：CNC加工中心,，鉆孔攻牙機，高速雕銑機,，CNC,、ZNC火花機，數控深孔鉆等數控機電設備,。
