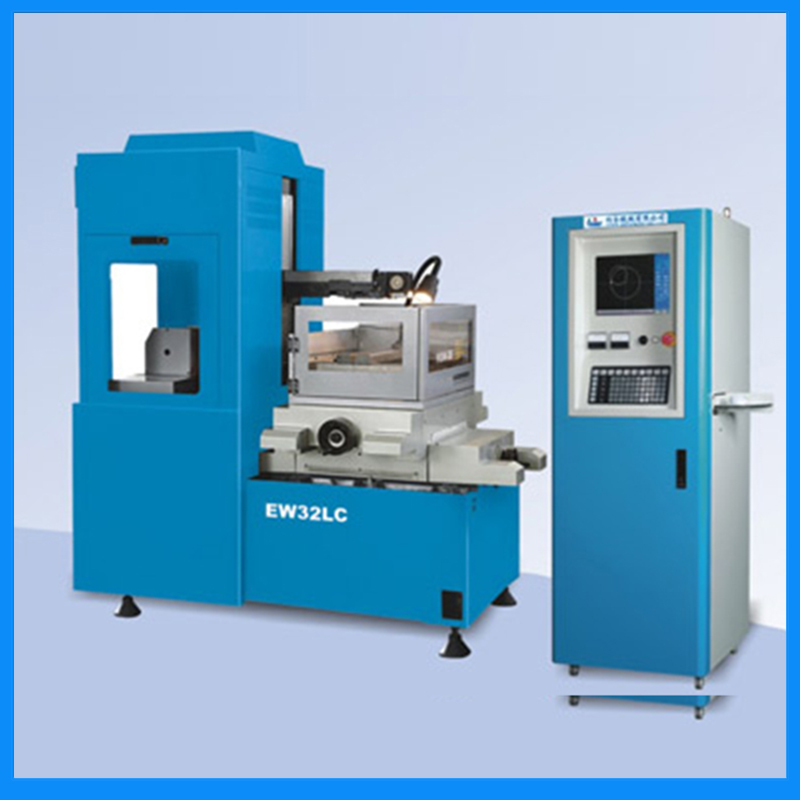

EW-32LC中走絲線切割機
- 產品編號：EW-32LC中走絲線切割機
- 產品類別：
- 產品特點：工作臺規格：630*400
-
產品應用：
產品加工
零件加工
模具加工
- 更新時間：2015-12-09
中走絲機產品特性
*一刀切割速度可達212mm2/min以上，三刀為55mm2/min以上,。
*率先采用環保專利設計,，真正可達到滴水不漏之環保機臺。
*精度領先,、媲美慢走絲,，其所生產之產品其切割圓，真圓度可達0.008mm,，切割八角加工精度0.01mm以下,，切割之表面粗細度Ra≥0.9um直逼慢走絲,。
*切割技術與慢走絲同步,，對極間采取智慧型監控，可達至不斷絲,。
*標準切割損耗可達50,000mm2,，最高可達80,000mm2。
*對極間有防積碳處理,，使損耗及切割速度得到最佳匹配,。
*才人性化高智能控制器，只要輸入工作厚度,、材料,，電腦會自動產生出加工參數，達到真正的智能化加工。
中走絲機技術參數
|
型號/項目
|
單位
|
EW25LC
|
EW32LC
|
EW40LC
|
|
工作臺規格（長*寬）
|
mm
|
560*360
|
630*400
|
800*500
|
|
工作臺行程（X,，Y）
|
mm
|
250*350
|
320*400
|
400*500
|
|
最大切割厚度
|
mm
|
150-400
|
150-400
|
200-500
|
|
最大切割斜度/工件厚度
|
mm
|
±3度/150
|
±3度/200
|
±3度/200
|
|
電極絲直徑范圍
|
mm
|
Φ0.12-0.25常規0.18
|
|
最大加工電流
|
A
|
10
|
10
|
10
|
|
最大切割速度
|
mm2/min
|
212
|
212
|
212
|
|
加工表面粗糙度
|
um/ra
|
RA≥0.9
|
RA≥0.9
|
RA≥0.9
|
|
最大工作物載重
|
kg
|
120
|
160
|
160
|
|
機械重量
|
kg
|
1200
|
1800
|
2000
|
|
外觀尺寸
|
cm
|
153*146*145
|
170*120*150
|
180*160*190
|
|
過濾器容積
|
liter
|
120
|
120
|
120
|
中走絲機標準配件
|
工作燈
|
1個
|
|
工作件夾具
|
1組
|
|
鉬絲電極Φ0.18mm
|
1卷
|
|
濃縮工作液
|
1桶
|
|
操作,，加工使用手冊
|
1份
|
|
工具及工具箱組
|
1組
|
|
環保型鈑金護罩組
|
1式
|
|
強力磁鐵
|
1式
|
|
X，Y軸光學尺
|
1式
|
|
主導輪組
|
1對
|
|
排絲輪組
|
1對
|
|
15'LCD液晶屏幕
|
1式
|
|
Z軸電動升降馬達
|
1式
|
|
自動緊絲輪組系統
|
1式
|
|
上絲張力自動系統
|
1組
|
|
機臺潤滑油路系統
|
1式
|
|
USB,，RS232,，網路功能
|
1式
|
CNC控制系統裝置
*圖形編輯方式輸入可分為“線上編輯”、“ｕｓｂ輸入”,、“網路傳輸”圖檔傳輸更便利,。
*多次自動加工“割一修二”，最多至“割一修七”,。
*加工軌跡顯示,。
*加工路徑模擬。
*停電記憶,。
*斷絲回復原點,。
*短路保護裝置，安全性佳,。
* 尋中,，尋邊。
*間隙,，線徑補償,。
*加工中繪圖，工作不間斷,，多重操作更省時,。
*錐度及上下異形。
*正/逆軌跡加工,。
*加工結束時自動停止裝置,。
