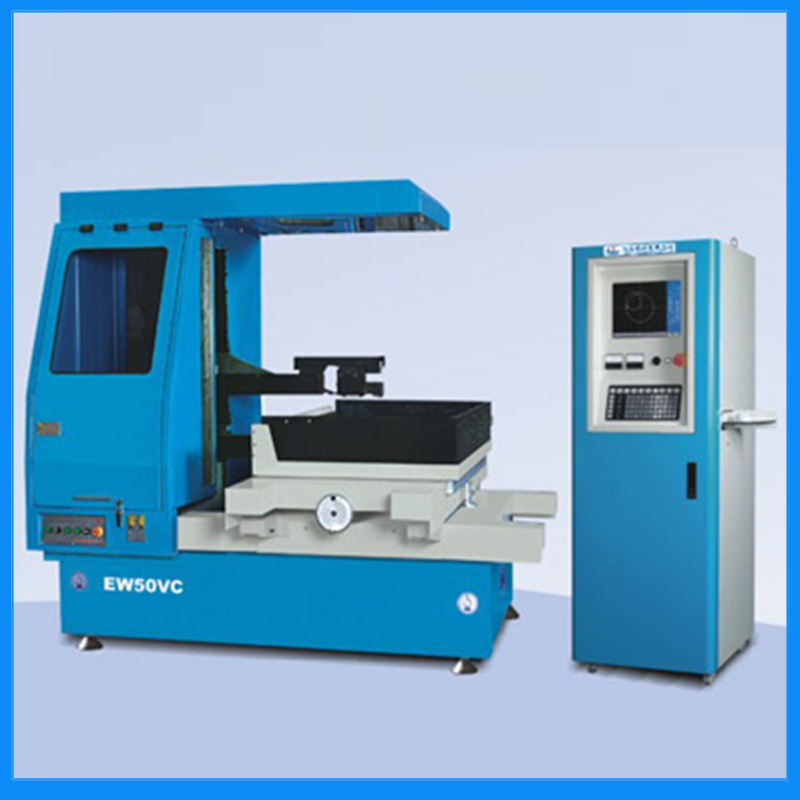

EW-50VC中走絲線切割機
- 產品編號：EW-50VC中走絲線切割機
- 產品類別：
- 產品特點：工作臺規格：1000*630
-
產品應用：
模具加工
產品加工
零件加工
- 更新時間：2015-12-09
中走絲機產品特性
*一刀切割速度可達212mm2/min以上,，三刀為55mm2/min以上,。
*率先采用環保專利設計，真正可達到滴水不漏之環保機臺,。
*精度領先,、媲美慢走絲，其所生產之產品其切割圓,，真圓度可達0.008mm,，切割八角加工精度0.01mm以下，切割之表面粗細度Ra≥0.9um直逼慢走絲,。
*切割技術與慢走絲同步,，對極間采取智慧型監控，可達至不斷絲,。
*標準切割損耗可達50,000mm2,，最高可達80,000mm2。
*對極間有防積碳處理,，使損耗及切割速度得到最佳匹配,。
*才人性化高智能控制器，只要輸入工作厚度,、材料,，電腦會自動產生出加工參數，達到真正的智能化加工,。
中走絲機技術參數
|
型號/項目
|
單位
|
EW50VC
|
EW63V
|
EW80V
|
EW120V
|
|
工作臺規格（長*寬）
|
mm
|
1000*630
|
1140*750
|
1400*820
|
1900*1300
|
|
工作臺行程（X，Y）
|
mm
|
500*630
|
630*800
|
800*1200
|
1200*1600
|
|
最大切割厚度
|
mm
|
200-500
|
200-600
|
200-600
|
200-600
|
|
最大切割斜度/工件厚度
|
mm
|
±3度/200
|
±3度/80
|
±3度/80
|
±3度/80
|
|
電極絲直徑范圍
|
mm
|
Φ0.12-0.25常規0.18
|
|
最大加工電流
|
A
|
10
|
10
|
10
|
10
|
|
最大切割速度
|
mm2/min
|
212
|
212
|
212
|
212
|
|
加工表面粗糙度
|
um/ra
|
RA≥0.9
|
RA≥0.9
|
RA≥0.9
|
RA≥0.9
|
|
最大工作物載重
|
kg
|
1200
|
1500
|
2000
|
2000
|
|
機械重量
|
kg
|
2500
|
2800
|
4500
|
9000
|
|
外觀尺寸
|
cm
|
220*220*230
|
220*180*220
|
300*250*250
|
420*360*250
|
|
過濾器容積
|
liter
|
120
|
120
|
120
|
120
|
中走絲機標準配件
|
工作燈
|
1個
|
|
工作件夾具
|
1組
|
|
鉬絲電極Φ0.18mm
|
1卷
|
|
濃縮工作液
|
1桶
|
|
操作,，加工使用手冊
|
1份
|
|
工具及工具箱組
|
1組
|
|
環保型鈑金護罩組
|
1式
|
|
強力磁鐵
|
1式
|
|
X,，Y軸光學尺
|
1式
|
|
主導輪組
|
1對
|
|
排絲輪組
|
1對
|
|
15'LCD液晶屏幕
|
1式
|
|
Z軸電動升降馬達
|
1式
|
|
自動緊絲輪組系統
|
1式
|
|
上絲張力自動系統
|
1組
|
|
機臺潤滑油路系統
|
1式
|
|
USB，RS232,，網路功能
|
1式
|
CNC控制系統裝置
*圖形編輯方式輸入可分為“線上編輯”,、“ｕｓｂ輸入”、“網路傳輸”圖檔傳輸更便利,。
*多次自動加工“割一修二”,，最多至“割一修七”。
*加工軌跡顯示,。
*加工路徑模擬,。
*停電記憶。
*斷絲回復原點,。
*短路保護裝置,，安全性佳,。
* 尋中，尋邊,。
*間隙,，線徑補償。
*加工中繪圖,，工作不間斷,，多重操作更省時。
*錐度及上下異形,。
*正/逆軌跡加工,。
*加工結束時自動停止裝置。
