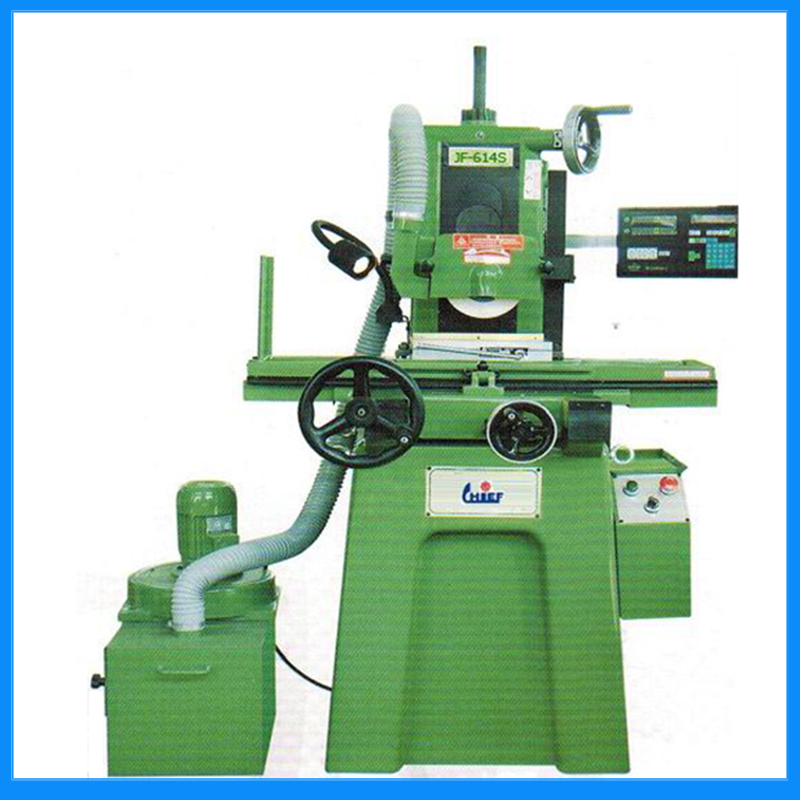

JF-614S平面磨床
- 產品編號：JF-614S
- 產品類別：
- 產品特點：工作臺規格：150*350
-
產品應用：
產品加工
零件加工
模具加工
- 更新時間：2015-12-09
精密成型平面磨床特性：
本機主要鑄件均采用鑄鉄料,，經由退火處理，以確保高精度,，高剛性,，并延長機器壽命。
本機滑道粘貼耐磨樹脂片,，并經精密鏟花,，不僅滑動順暢且耐磨，最適合成型研磨,。
本機采用臺灣直接式主軸,、P4級超精密滾柱軸承，在高速下低噪音,，無振動,，扭力大，最適合成型研磨,。
O高鋼性鑄件
本機各主要鑄件：工作臺,、鞍座、立柱及機座,、均采用高級鑄鐵,，并經特殊退火處理，可確保機械精度長期使用之穩定,。
O耐磨性滑道
機座,，鞍座滑道采用雙“V”型設計，滑動道引性佳,，不會有拖曳現象,。兩者皆加貼耐磨滑片（TURCITE），再經精密鏟花作業,，確保移動輕快于精度準確,。
O剛剛性立柱
采用H型結構具高剛性，并采用正以上升螺桿設計,，永保加工成品精度,。
O直結式主軸
采用超精密滾柱軸承，鼻端偏擺保證2U以內,。密封式油脂滑保養簡易及可長期使用,。
O自動潤滑系統
采用電磁幫補強注油自動循環，提供各螺桿和各滑動面最加潤滑效果,。
O臺灣產精密導螺桿
升除和前后螺桿經熱處理化后,，再經研磨加工，確保長期使用精度不變,。
|
項目/模型
|
JF-614S
|
|
加工能力
|
工作臺尺寸
|
150*350
|
|
最大研磨長度
|
370mm
|
|
最大研磨寬度
|
160mm
|
|
主軸中心于工作臺面距離
|
400mm
|
|
標準磁鐵尺寸
|
150*300mm
|
|
左右進給
|
手動行程
|
360mm
|
|
前后進給
|
手動進給（每刻度）
|
0.02mm
|
|
手輪進給（每轉）
|
5mm
|
|
上下進給
|
手動進給（每刻度）
|
0.005mm
|
|
手輪進給（每轉）
|
1mm
|
|
砂輪
|
砂輪尺寸（外徑X寬度X孔徑）
|
|
|
主軸轉速（60C/50C）
|
3600/3000rpm
|
|
馬達
|
主軸馬達（V3級）
|
1.5HP 60HZ/3600rpm
|
|
重量
|
毛重（大約）
|
690kgs
|
